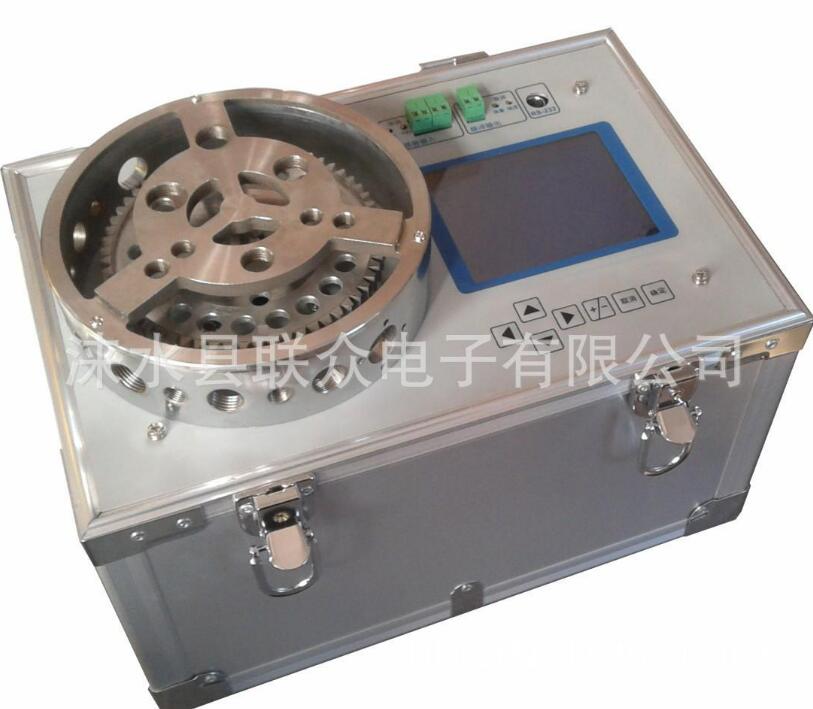

LZ-ST01A系列转速校验仪是由精密控制、测量、液晶

显示与精密机械等模块构成的转速校验装置，适

合于各种测试保护以及各种转速仪表、传感器和转

速测量系统的校验，尤其适合于现场试验和校定。我们推荐LZ-ST系列转速校验仪作为实验室转速校验标准装置。

由于转动部分有金属保护罩封闭，运转平稳，使用安全。装置集成在一个合金箱体内，轻松携带.转速范围宽、精度高，且内置方波信号源,和电涡流测试电压表可以满足多方使用，并可以实现全自动校验。采用按键操作与液晶菜单显示、简单方便,所有参数通过上位机软件数字设定，并可以完成数据的转存等操作。

• Ø        LZ-ST转速范围为 :±5000r/min

• Ø        工作电源：220V 50Hz

• Ø        最*功耗：400W

• Ø        转速精度：

l         0～100转/分    内：优于±0.2 转/分.

l         100～5000转/分  内：优于±2.0 转/分.

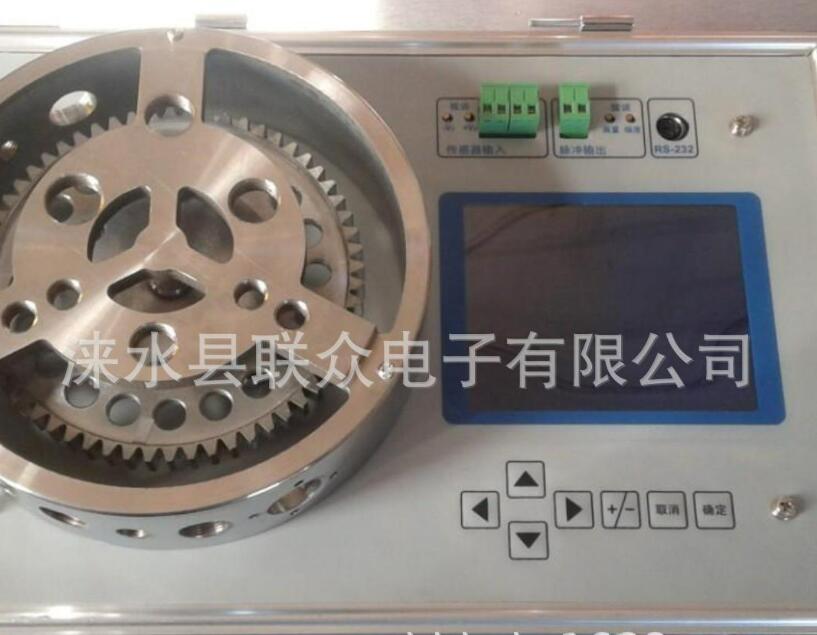

• Ø        测量齿形：

l         60齿 ： 适用于电涡流式、磁电式、磁阻式等多种转速传感器。

• Ø        传感器安装孔：

l         有 M10×1 、M16×1 、M18×1.5 四种螺纹孔。

l         有 Ф11 、Ф18 两种通孔。

l         也可按照用户要求定制齿型、螺纹孔尺寸等。

• Ø        电源输出：

l         正电源： 0 ～ +26V 可调，最*电流 35mA

l         负电源： 0 ～ -26V 可调，最*电流 35mA

l         可为多种供电电源的传感器提供工作电源。

• Ø        信号输入：

• Ø        可接入单路电涡流传感器输入（传感器输出可为电流或电压）；

• Ø        电压输入范围：-24V ～ +24V ；

• Ø        电流输入范围： 0.0 ～ +25mA ；

• Ø        电压信号测量范围(只用于负电源供电电涡流测试)：

l         电压：0～-20V,测量精度(±15mV±1个字)；

• Ø        标准转速信号发生器输出：

l         方波脉冲输出：直流偏置 , 脉冲幅度连续可调 .

l         直流偏置调节范围：±10V；

l         脉冲幅度调节范围：0-10V；

l         输出转速范围：5～5000 转/分 ；

l         输出转速精度：5～5000 转/分；

l         内部测量：5000-10000内±2转/分；

• Ø        通信速率：

l         9600bps/s

• Ø        通信方式：

l         RS232

• Ø        显示方式：

l         160×128标准蓝色背光液晶屏

l         工作温度范围：0～35℃。

l         储存温度范围：-10～75℃。

l         防尘、防潮（95% 不冷凝）。
