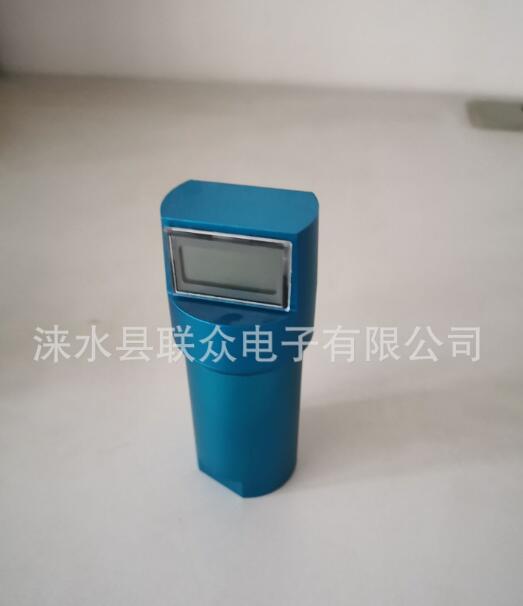

LZ-DYT系列振动变送器

LZ-DYT系列振动变送器是由振动速度传感器、内置测量电路和功能转换电路组成，可用于测量轴承座，机壳或结构的振动，输出电流（或电压）信号，便于同计算机系统联接。它直接安装在机器外部，故安装使用维护极为方便。

振动速度传感器是利用磁电感应原理把振动速度转换为电信号，它主要是由磁路系统、线圈质量、弹性阻尼等部分组成。

测量电路和功能转换电路是将振动速度传感器输出信号进行滤波、衰减放大、积分、交直流电流（或电压）转换。

一．  主要技术指标

1.输出信号：4～20mA   2. 精    度：3%

3.工作量程：按客户要求  4. 工作电压：+24V

5.重   量：350g

6.被测机器转速：600转/分以上(10Hz)

         7.外形尺寸：



三．安装方法：

在机器轴瓦盖上开一个M8（有效深度20mm）孔，直接用M8螺钉固定在机器盖上。

四．成套性：

LZ-DYT变送器           一台

检定证书                  一份

五．使用注意事项：

传感器在运输和使用过程中，应尽量避免受到不必要的振动和冲击，更不可摔在地上。

六．接线方法：

七．订货指南

★             LZ-DTY-□-□□-□□-□□

           A  B  C   D

     A：类型

          D：位移型           V：*烈度型

     B：量程

         00：100um PK-PK    10：10mm/s R

         01：200um PK-PK    11：*20mm/s R

         02：300um PK-PK    12：30mm/s R

         99：客户要求

     C：电源

         01：*+24V

         99：客户要求

     D：输出

         01：*4-20mA

         99：客户要求
