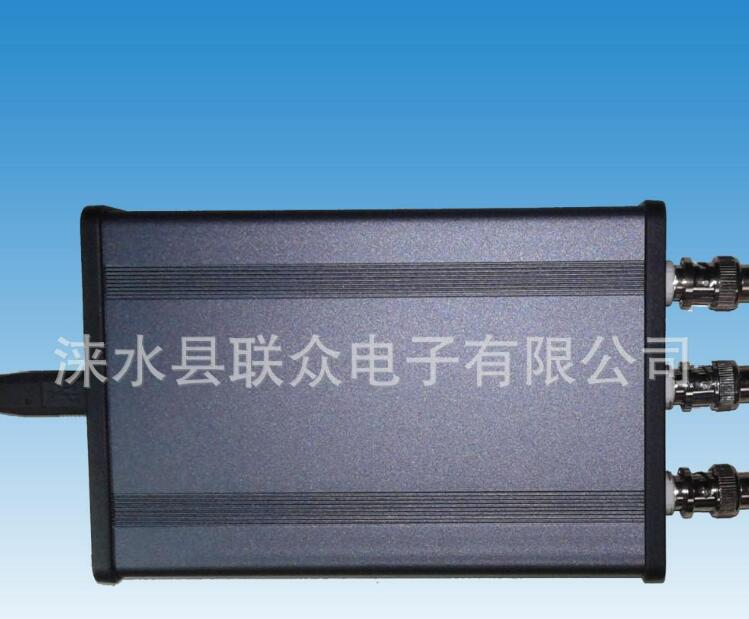

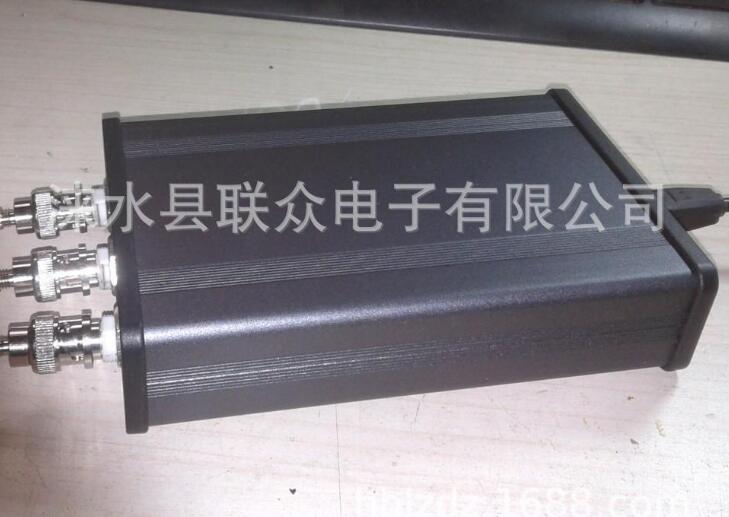

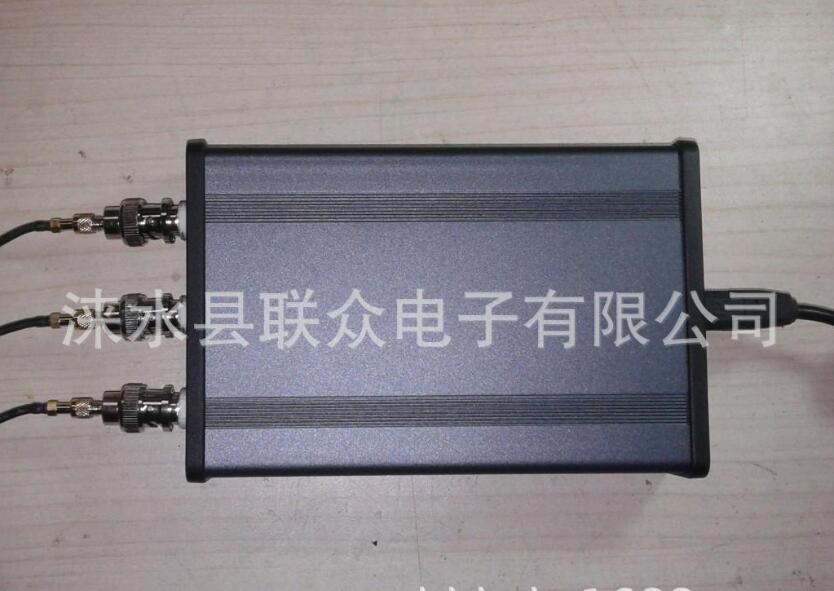

LZ-CZY型三坐标低频振动测量仪是一种USB接口的数字多功能振动测量仪，该仪器配有ICP压电加速度计，能方便地测量三方向[XYZ]的机械振动的加速度、速度、振动频率或独立的3通道的机械振动的加速度、速度、振动频率。测量结果通过USB接口上传电脑分析软件显示。该仪器全部采用工业数字，模拟集成块、性能稳定、集成度高，并采用交流数字采集技术，数据更真实可靠。可广泛用于汽轮机、电机、船舶、汽车、机床、化工机械、工程机械等各种动力机械的振动测量、故障诊断分析以及力学环境试验室教学实验室的振动检测等各种领域，也可在现场使用。 该测量仪相当于一个简易动态测试系统，具有体积小、功能全、精度高、操作简便等特点。

LZ-CZY型三通道低频振动测量仪内设放大器，有源高、低通滤波器、积分器。能实现多种参数测量。从而保证仪器具用较高的噪声抑制能力，较宽的动态范围和良好的稳定性。

一、   主要技术性能

1．         使用环境条件：

LZ-CZY型低频振动、频率测量分析仪：

(1)环境温度：-20℃+70℃

(2)相对湿度：<80%

(3)大气压力：750±30mmHg

2． 技术指标：

【注：默认参数指标，使用2.0mV/m/s2，ICP型3轴加速度传感器】

(1)低频测量范围：三通道输入

频率测量范围：

1-200Hz,分辨率：0.01Hz（通道1测量）

       振动测量范围：

加速度  (峰值)：0.00-6.00m/s2       (3-1400Hz,-3db)

速度(真有效值)：0.00mm/s-20.00mm/S （3-1200HZ,-3db）

 (2)测量精度：

振动测量精度：加速度、速度：（5～800HZ,±0.5db）

频率测量精度:1-60Hz:±0.5Hz 60-120Hz:±1.0Hz

  (3)内置传感器恒流源：3通道，恒流≤4.00±0.5mA

  (4)供电电源：USB通信并供电

(5)外型尺寸：150×100×40mm

(6)重    量：约0.5kg

二、   测量简介

由ICP加速度计产生的X,Y,Z振动信号送入放大器转换成电压信号，再经高低通滤波器去除信号中不希望的频率成份，并经规一化放大器进行传感器灵敏度归一，并进入调理电路后进行三通道XYZ轴加速度、速度信号的数字采集；

三、   接口

接口介绍

(1)BNC输入端子：

     分别输入对应的X,Y,Z轴ICP加速度信号。

(2 )USB连接端子：

 连接至电脑USB口完成通信和供电。

四、   安装使用方法

(1)将各有关电缆连接在BNC对应端子上，将传感器装在磁性座上（或螺钉固定），吸在被测振动的物体上。

(2)将USB连接线连接测量仪和电脑【注：需要先安装USB-串口驱动程序】。

(4)打开随机配送的组态软件选择好对应的端口进行联机操作。

(5)点击开始测量，数据将实时传入电脑软件显示测量栏内；

(6)如果想查看测量波形选择好测量的类型，点击波形显示稍等几秒即可显示完成。

(7)只要传感器固定没问题，测量的3个通道加速度、速度振动实时显示；

注：频率值对应的测量通道为1通道。

波形显示对应的是3个通道的加速度或速度波形。

五、   注意事项

1．         用前检查连接是否正确，避免出现错误损坏设备和电脑。

2．         应避免磁场干扰。

3．         使用应根据被测量的范围，合理选择。

4．         传感器在使用过程中避免摔撞。

5．         非本厂技术人员不得擅自打开本仪器。

六、   组态软件的操作与使用

（1）

   振动实时测量显示窗口

点击【开始测量】后此窗口将实时显示测量的3个通道的振动加速度、速度值。并实时监测传感器是否连接在输入端子上。如已连接会显示【传感器已连接】，如没有连接输入通道的端子会显示【注：无外接传感器】

（2）

   波形显示参数，可以选择是速度还是加速度波形显示，采样率选择可以保证低频振动显示波形的分辨率。振动频率显示为当前1通道对应的振动频率。

（3）

波形显示窗口。显示的是当前测量通道对应的振动波形。

参数设定：可以修改对应通道的传感器灵敏度参数。点击确定保存。

 注意：产品可以定制，输入默认恒流供电的ICP性加速度传感器！

七、   附     件

1．USB通信电缆线                       1根

2．3轴压电加速度计                     1只

3．传感器电缆                             3根

4.  采集测量仪                             1台

5．说明书                                   1份
