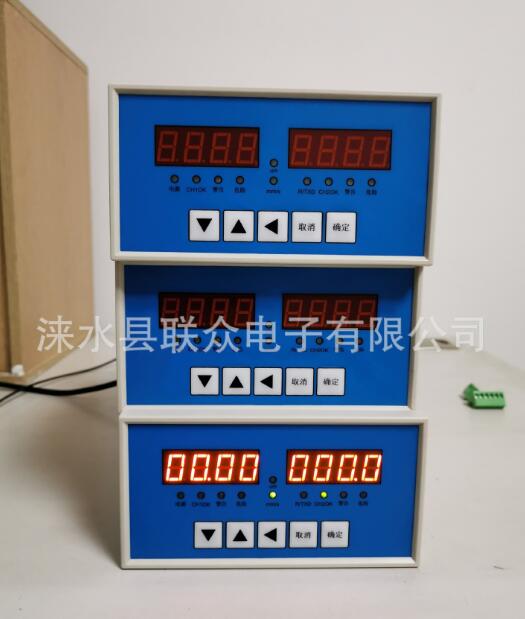

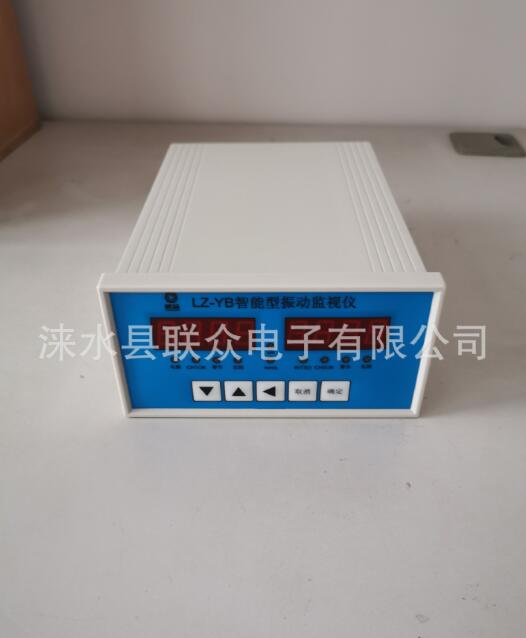

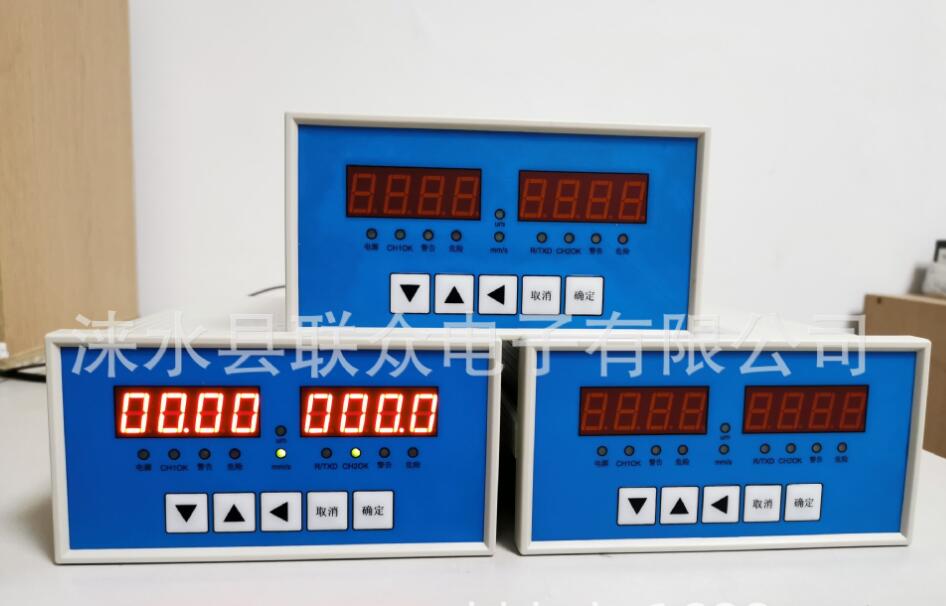

LZ-YB01双通道轴承振动烈度监测仪
LZ-YB01双通道轴承振动烈度监测仪对于旋转机械来说，转子的径向振动是评价机械运行状况的一个最基本指标。很多机械故障，包括转子不平衡、不对中，轴承磨损、转子裂纹，以及摩擦等等都可以根据转子振动的测量进行探测。根据振动监测结果，不但可以在设备失效前检测到和诊断出存在的故障，对设备进行保护，还可以查明设备有无故障或故障趋势，在必要时再进行设备的维修，实现预测性维修，使设备使用寿命最长和意外停机事故最小。
对旋转机械来说振动是反应该系统运行好坏的一个重要参数，它取决于系统的设计、制造水平和安装质量，影响着旋转机械的稳定、可靠地运行。高转速下的机械结构，振动问题更显突出。因此配置必要的振动监测装置，用以监测该系统的振动大小，使运行人员及时了解设备振动变化情况，以便做出相应处理，防止过大振动给设备造成严重损坏，同时可达到预防性维修的作用，可大大提高维修质量，减小不必要的维修消耗，提高风机运行寿命。随着生产技术的发展，一种以状态检修为基础的故障诊断系统和预测技术得到推广和应用。这种技术的发展，将使得设备的维修方式从传统的“事故维修”和“定期维修”过渡到现代的“预测性维修”，从而大大提高设备的利用率，减少停机维修时间，降低维修费用，降低了备件的库存量。此外旋转机械的振动测试技术也是转子的现场动平衡和转子动力特性试验研究等不可缺少的手段。
技术指标 |
Ø 输入信号：接收两个振动速度传感器信号，灵敏度：20mV/mm/s±5%
Ø 输入阻抗：10KΩ
Ø 检 波：峰-峰
Ø 精 度：指示误差1%，标准输出1%
Ø 运行指示：传感器OK 绿色LED亮
Ø 警告A 黄色LED亮
Ø 危险D 红色LED亮
Ø 显示方式：三位LED数显
Ø 频率响应：10~1KHz
Ø 记录输出：4~20mA负载≦500Ω；或1~5V负载≧1KΩ
（要求与大地绝缘阻值>50MΩ）
Ø 缓冲信号：经隔离的传感器原始信号±15V
Ø 报警方式：两路各2点输出，设定范围为满量程的0~100%（可调），继电器常失电、自锁或自复
Ø 触点容量：250VAC/7A；30VDC/7A延时1s~6s（可选）
Ø 供电电压：220VAC±10% 50Hz
Ø 功 耗：≦10W
使用环境 |
Ø 运行温度：-20℃~60℃
Ø 存储温度：-30℃~ 85℃
Ø 相对湿度：20~95%无冷凝
其它参数 |
Ø 重 量：
Ø 外形尺寸：160×80×254mm
Ø 开孔尺寸：160+1×80+1mm
仪表现场接线图：
1) 连接磁电振动速度传感器
2) 连接电涡流振动位移传感器
3) 接线说明：
Ø 传感器到仪表连接最好采用整根屏蔽电缆，电缆屏蔽层中间不能断开，也不能随便接地或与机壳
等短路，应保持良好绝缘，在引入接线排时，应留有专门的屏蔽层接线端子。电缆屏蔽层可在仪表
端或传感器端单端接“大地”，而不能多点接地；
Ø 传感器与仪表连接电缆与仪表交流电源线或其它强电回路线缆最好不要长距离平行放置，尤其不能安
排在同一个穿线管内；
Ø 传感器安装在大功率电机或发电机上时，最好采用非金属支架，使传感器与机壳绝缘，降低干扰；
Ø 仪表继电器触点输出只用于控制中间继电器，然后由中间继电器去控制负载，而不能用仪表内部继电
器直接控制负载。
Ø 在断电状态下接线，接线完成后应认真检查连线是否正确，供电电源是否符合仪表要求，所选的零部件是否正确，是否匹配，确认无误后方可上电使用。
Ø 各传感器的信号地在仪表外部不允许直接连通，否则会增加测量误差。
以上安装要求不能满足时，可能导致测量的不准确和控制的不可靠，我们不承担责任！
选型说明 | ||||||||||||||||||||||||||||||||||||||||||||
无特殊情况，厂家按*项生产；如有特殊要求，请与我公司协商 | ||||||||||||||||||||||||||||||||||||||||||||
LZ-YB01 -A□□-B□□-C□□ | ||||||||||||||||||||||||||||||||||||||||||||
测量范围A□：RMS(有效值) | ||||||||||||||||||||||||||||||||||||||||||||
A2* | 20mm/s-RMS | A3 | 30mm/s-RMS |
